Простые столбчатые диаграммы



22.1.1 Простые столбчатые диаграммы

  • Откройте файл с данными об исследовании гипертонии (файл hyper.sav).

Мы хотим построить столбчатую диаграмму для процентных показателей частот четырёх возрастных групп (переменная ak).

  • Щёлкните на области Simple (Простая) и оставьте предварительную установку Summaries for groups of cases (Обработка категорий одной переменной).

  • Щёлкните по кнопке Define (Определить); откроется соответствующее диалоговое окно.

  • В поле Category Axis: (Ось категорий) введите переменную ak, активируйте % of cases (% наблюдений) и, пройдя выключатель Titles... (Заголовок), введите заголовок для диаграммы.

  • Щёлкните на ОК.

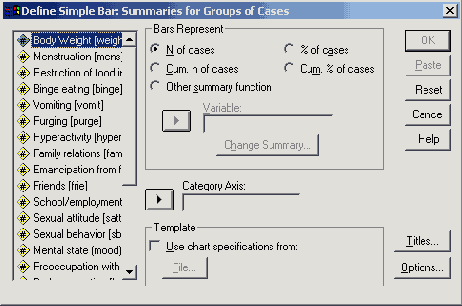

Диалоговое окно Define Simple Bar: Summaries for groups of cases (Простая столбчатая диаграмма: Обработка категорий одной переменной)


Будет построен график, показанный на рисунке 22.4.

Теперь представим в графическом виде изменение среднего значения уровня сахара в крови (переменные bz0, bz1, bz6 и bz12), взятого из того же файла (hyper.sav).

  • В этот раз в диалоговом окне Ваг Charts (Столбчатые диаграммы) активируйте Summaries of separate variables (Обработка отдельных переменных); после нажатия выключателя Define (Определить) откроется соответствующее диалоговое окно (см. рис. 22.5).

  • В поле Bars Represent (Значения столбцов) по очереди внесите переменные bz0, bz1, bz6 и bz12 и оставьте установленную по умолчанию функцию Mean of values (Средние значения).

  • Пройдя выключатель Titles... (Заголовок), введите заголовок диаграммы.

  • Щёлкните на ОК.

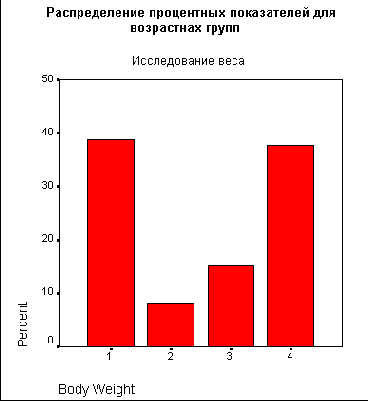

Простая столбчатая диаграмма (Категории одной переменной)


Будет построен график, приведенный на рисунке 22.6.

Следует отметить тот недостаток, что в этой диаграмме не полностью приведены метки значений и на вертикальной оси показана только ограниченная область от 103,5 до 106,0, из-за чего по ошибке можно сделать неверное заключение о сильном изменении уровня сахара. Вы можете подкорректировать эти ошибки в редакторе диаграмм.

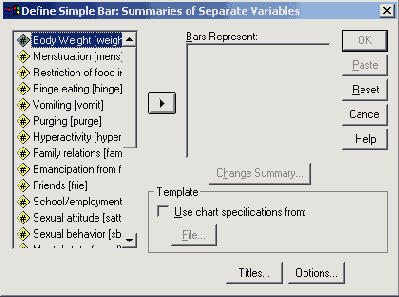

Диалоговое окно Define Simple Bar: Summaries of separate variables (Построение простой столбчатой диаграммы: Обработка отдельных переменных)

  • Если Вы хотите выбрать функцию отличную от установленной по умолчанию Mean of values (Средние значения), щёлкните на одной из переменных в списке и затем на выключателе Change Summary...(Изменить метод обработки).

Откроется диалоговое окно с перечнем функций (см. рис. 22.7).

Это диалоговое окно появляется только для столбчатой, линейной, круговой диаграмм и диаграммы с областями, причём не каждая из находящихся здесь функций пригодна для всех видов диаграмм. Если для имеющихся данных Вы хотите отобразить медианы или другие процентили (сравните с гл. 6), то активируйте опцию Values are grouped midpoints (Значения являются сгруппированными средними точками).

В следующем примере рассматривается вопрос отображения готовых данных. Допустим, Вы взяли из некоторой газеты данные по 1993 году о добыче нефти в семи странах, входящих в ОРЕС и являющихся ведущими в этой отрасли.

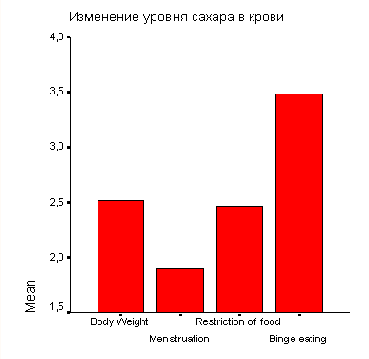

Простая столбчатая диаграмма (Отдельные переменные)


Страна

Млн.баррель/день

Саудовская- Аравия

8,0

Иран

3,3

Венесуэла

2,3

Объединённые Арабские Эмираты

2,2

Нигерия

1,8

Кувейт

1,6

Ливия

1,4

Представим эти данные в форме столбчатой диаграммы.

  • Откройте файл oel.sav.

  • В диалоговом окне Bar Charts (Столбчатые диаграммы) активируйте опцию Values of individual cases (Значения отдельных наблюдений).

После нажатия выключателя Define (Определить) откроется соответствующее диалоговое окно.

  • В поле Bars Represent (Значения столбцов) внесите переменную barrel; в группе Category Labels (Метки категорий) активируйте Variable: (Переменная) и внесите переменную land.

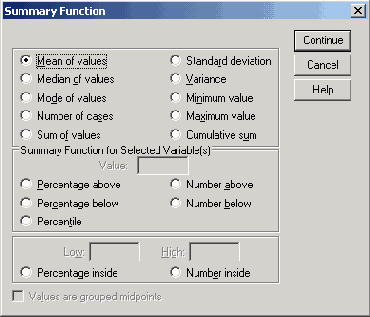

Диалоговое окно Summary Function (Обрабатывающая функция).


Диалоговое окно Define Simple Bar: Values of individual cases (Построение простой столбчатой диаграммы: Значения отдельных случаев)

  • Пройдя выключатель Titles... (Заголовок), введите заголовок диаграммы и щёлкните на ОК.

График будет выглядеть так, как на рисунке 22.9.

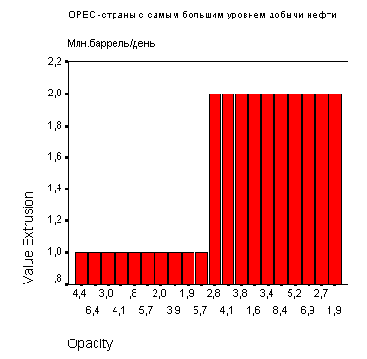

Простая столбчатая диаграмма (Значения отдельных случаев)
